伺服電機

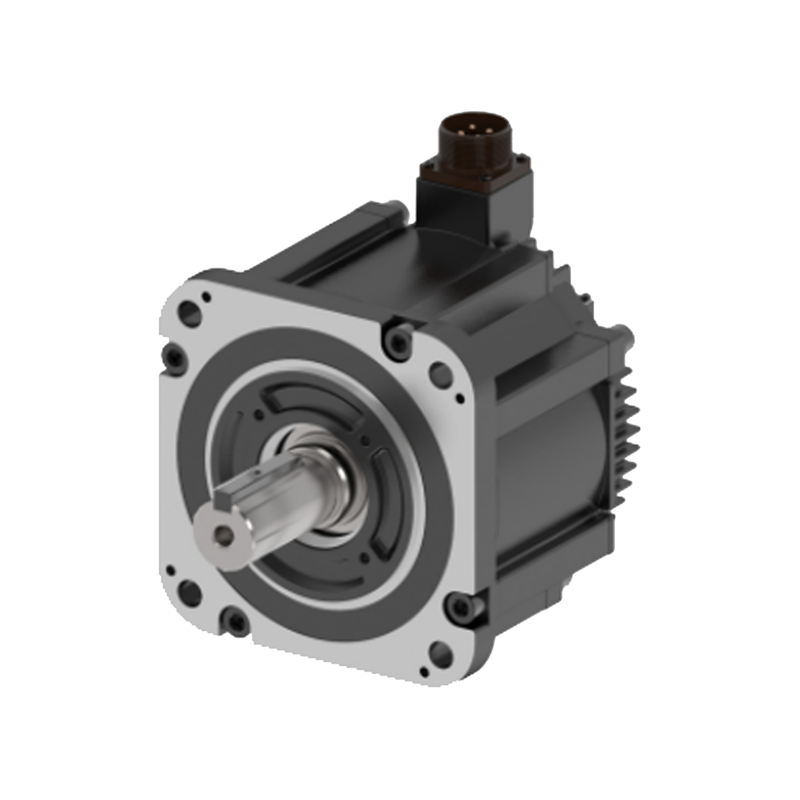

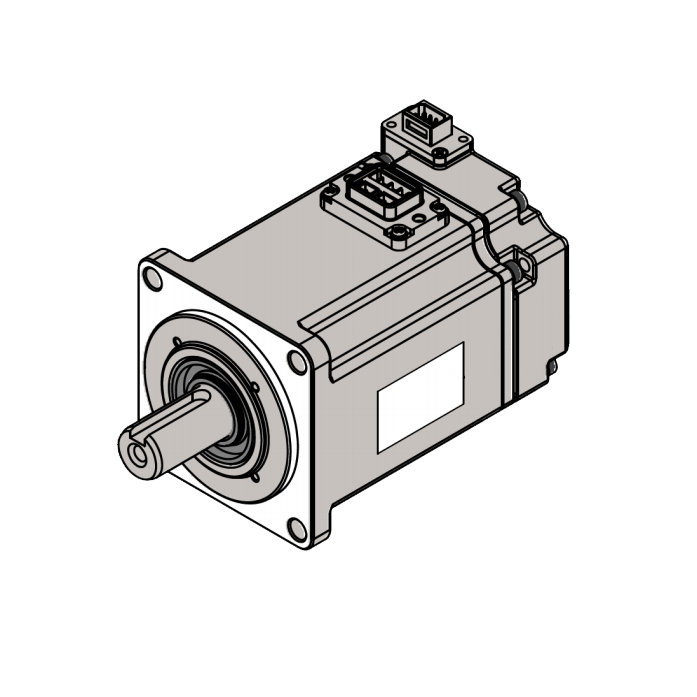

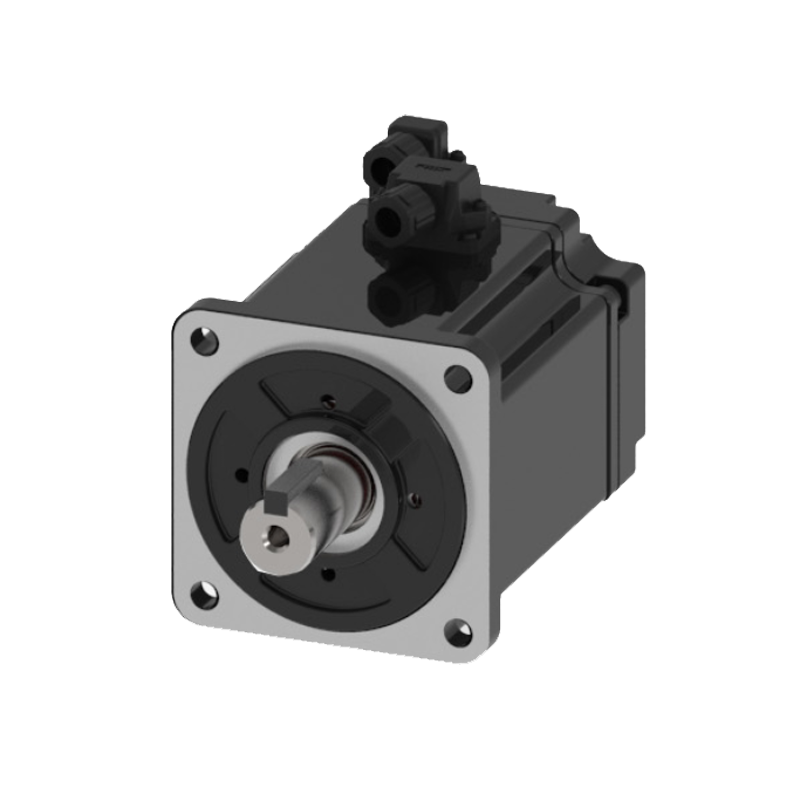

V6系列高性能伺服電機80系列

V6系列交流伺服電機相較KS/KJ系列電機,體積更小、防護等級提升至IP67、定制機型速度可達6500rpm、扭矩波動更低、過載能力更強等。 V6系列伺服電機提供23bit光編和17bit磁編兩種編碼器,新推出直插電機,客戶可根據實際需要變更線纜和連接器,適應更苛刻的環境,且與引線電機外觀無差異,方便結構設計。 ...

下載的文件如需要解壓密碼,請聯系13686286625 獲取密碼。(查看名片)

填寫選型表服務熱線
13686286625

V6系列交流伺服電機相較KS/KJ系列電機,體積更小、防護等級提升至IP67、定制機型速度可達6500rpm、扭矩波動更低、過載能力更強等。
V6系列伺服電機提供23bit光編和17bit磁編兩種編碼器,新推出直插電機,客戶可根據實際需要變更線纜和連接器,適應更苛刻的環境,且與引線電機外觀無差異,方便結構設計。
特點:高性能、高過載、中慣量、磁編和光編多種編碼器形式可選、直插和引線兩種電機結構選擇。


技術參數

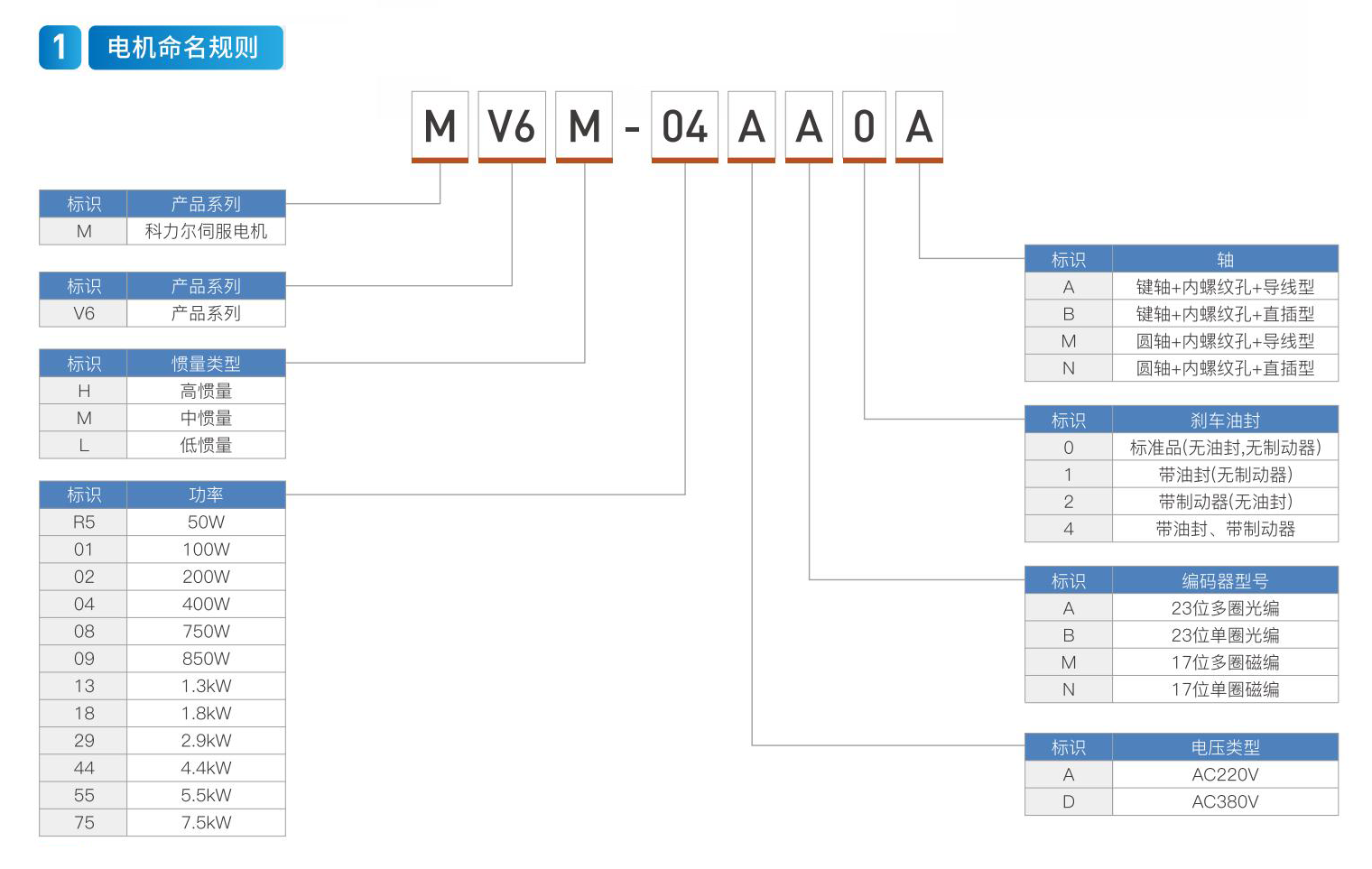

型號MV6M-08A
電機框號80
額定功率(W)750
額定電壓(V)220V
額定電流(Arms)4.4
更大電流(Arms)16.9
額定轉矩*1 (N?m)2.39
更大轉矩 (N?m)8.37
額定轉速3000
更高轉速 (rpm)6000(光編)5000(磁編)
力矩系數(N?m/A)0.584
反電勢系數(10-3V/krpm)35.3
電阻(20°C) (Ω)0.946
電感(20°C) (mH)4.44
轉子極數10
轉子轉動慣量(10-4Kg?m2)1.58(1.62)
容許負載轉動慣量12倍以下
電氣時間常數(ms)3.76
機械時間常數(ms)0.72                                        (0.73)
重量2.2                                        (3.0)
防護結構*2全封閉自冷IP65/IP67
散熱片尺寸250×300×15

( )內為帶保持制動器的伺服電機參數值。

  1. 額定轉矩表示安裝在表中所示尺寸的鋁制散熱片上且環境溫度為40℃時的連續容許轉矩值。

  2. 軸貫通部分除外。僅使用專用電纜時,滿足保護結構規格。

轉速特性曲線

                 MV6M-08AA、08AB                                                MV6M-08AM、08AN



80系列伺服電機安裝尺寸

電機型號LL
MV6M-08A□□□99.1(131.6)





( )內為抱閘機型



220V電機參數/380V電機參數

*1.額定轉矩表示安裝在表中所示尺寸的鋁制散熱片上且環境溫度為40℃時的連續容許轉矩值。
 *2.軸貫通部分除外。僅使用專用電纜時,滿足保護結構規格。
 *3.使用帶保持制動器的伺服電機時,請注意以下幾點。
·無法將保持制動器用于制動。
·保持制動器打開時間和動作時間因放電回路而異。使用時,請務必通過實際產品確認動作延遲時間。
·DC24V電源請用戶自備
